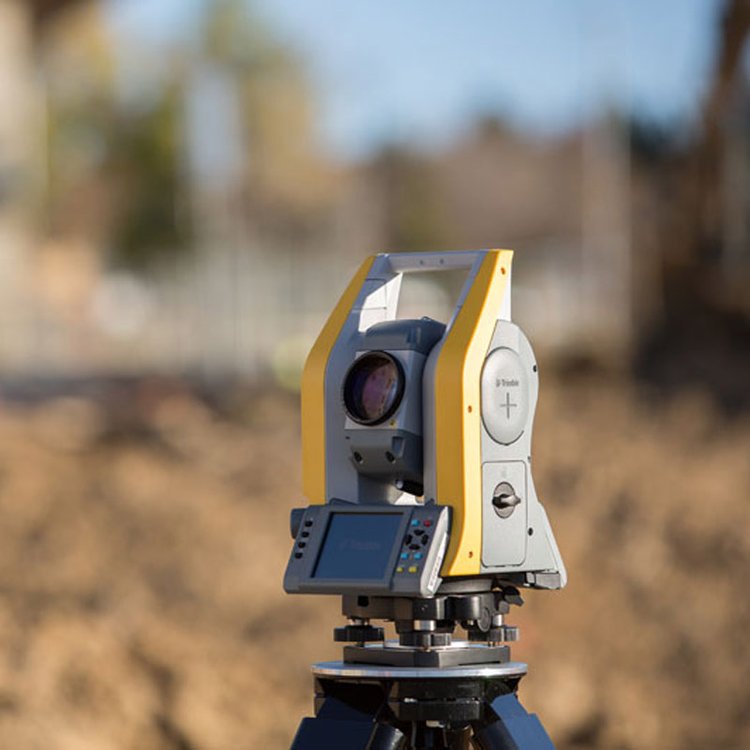

哈尔滨全站仪公司为您介绍Trimble C5全站仪拥有坚固、可靠和人性化的设计。即使在复杂的现场条件下，它也能让用户轻松完成任务。在全球各地不同环境的项目中，C5能快速捕捉并准确的测量，降低停机时间。

       Trimble C５操作简便。自动对焦使C5能够快速准确地聚焦在预期的距离上，因此用户可以简单地看到、测量和离开。即使在低光条件下，优越的光学系统给你清晰，明亮的景象。获取真实的结果，保证了整个工程的工作效率。

Trimble C5全站仪技术指标

距离测量

指定棱镜的测程

良好条件1

带反射片 5 cm x 5 cm . . . . . . . . . . . . . . . . . . . . . 1.5 m ～ 300 m

带单棱镜 6.25 cm . . . . . . . . . . . . . . . . . . . . . . . . 1.5 m ～ 5000 m

免棱镜模式

良好条件1 正常条件2 困难条件3

KGC (18%) 400 m 300 m 235 m

KGC (90%) 800 m 500 m 250 m

标准测量模式精度

棱镜4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  ±(2+2 ppm × D) mm

免棱镜 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .±(3+2 ppm x D) mm

测量间隔

标准模式 快速标准模式 跟踪模式

棱镜模式 1.0 s 0.5 s 0.3 s

免棱镜模式 1.0 s 0.5 s 0.3 s

角度测量

精度(ISO 17123-3的标准偏差) . . . . . . . . . . . . . . . . . .1” (0,3 mgon)

读数系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .JUEDUI编码器

圆直径 . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . 62 mm

水平/垂直角 . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . .  对径/单一

望远镜

孔径 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . 125 mm

影像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . 正像

放大倍数 . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . .  30× (19x/38x，带目镜选件)

目标有效直径 . . . . . . . . . . . . . . . . .  . . . . . . . . . . . . . . 45 mm

EDM直径 . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . . . . . 50 mm

视场 . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . .  1°25’

分辨率 . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . . . . . . . . . .3”

最小对焦距离 . . . . . . . . . . . . . . .  . . . . . . . . . . . . . . . . .1.5 m

激光指示器 . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . .  同轴红光

跟踪光 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . 有

十字线照明 . . . . . . . . . . . . . . . . . .  . . . . . . . . . . . . . . . . .有，4级

倾斜传感器

类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . . .双轴

方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . .液电检测

补偿范围 . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . .±3’

通讯

通讯端口 . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . .1 x 串口(RS-232C)，2 x USB(主机和客户端)

无线通讯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . .  内置蓝牙Bluetooth®

电源

内置锂电池(x2)

输出电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . 3.6 V

操作时间6

连续仅角度测量 . . . . . . . . . . . . . . . . . .  . . . . . . . . . . . .  14小时

距离/角度测量/每30秒AF . . . . . . . . . . . . .  . . . . . . . . .  2小时

连续距离/角度测量 . . . . . . . . . . . . . . . . . .. . . .. . . . . . . . . . 7小时

充电时间(充满电量) . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . 6小时

常规规格

自动对焦 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . ..有

水准气泡

三角基座圆水准气泡灵敏度 . . . . . . . . . . . . . . . . . . . . . . . .10’/2 mm

微调制动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . .有

正镜面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . LCD背光(640 x 480像素)

倒镜面板 . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . LCD背光(640 x 480像素)

操作系统 . . . . . . . . . . . . . . . . . . . . . . . . .. . .. . . . . . . . . . . .  Windows® Embedded Compact 7

处理器 . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . .  . . . . . . . . . . 双核 800 MHz

点存储 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . 512 MB RAM，4 GB 闪存

内置对中器 . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . 光学或2类激光

光学对中器：

放大倍数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3x

视场 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . .  5°

最小对焦距离 . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . .0.5 m

尺寸(W x D x H) . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . . .206 mm x 169 mm x 318 mm

重量(大约)

1”主单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . .  4.3 kg

电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . .  0.1 kg

装运箱. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . .3.3 kg

环境指标

工作温度范围 . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . .–20°C ～ +50°C

存放温度范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .–25°C ～ +60°C

大气改正

温度范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –40°C ～ +60°C

大气压力 . . . . . . . . . . . . . . .. . . .  400 mmHg ～ 999 mmHg/533 hPa ～1,332 hPa

防尘防水 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  IP66

认证

FCC认证第15部分B类，CE标记通过。RCM标记。

IEC60825-1 am 2007，IEC60825-1 am 2014，FDA notice 50

棱镜/免棱镜模式：1类激光

激光对 中器/激光指示器：2类激光
